Hlídač koncentrace oxidu uhličitého
Při dýchání přijímáme ze vzduchu molekuly kyslíku O2 a vydechujeme molekuly oxidu uhličitého CO2, které jsou odpadním produktem našeho metabolismu.
Průměrná koncentrace CO2 na Zemi je okolo 400 ppm (400 parts per million, čili 0,04 %). V bytech a kancelářích se koncentrace běžně pohybuje okolo 1 000 ppm. Při koncentraci několika tisíc ppm se postupně dostavuje malátnost, nevolnost, bolesti hlavy, zvýšený tep atd. Koncentrace přes 50 000 ppm už mohou být smrtelné.
Jednoduchý program využívá čidlo koncentrace oxidu uhličitého GDX-CO2 k hlídání předem nastavené hladiny CO2 a ke spuštění alarmu, pokud je hladina překročena.
Příprava

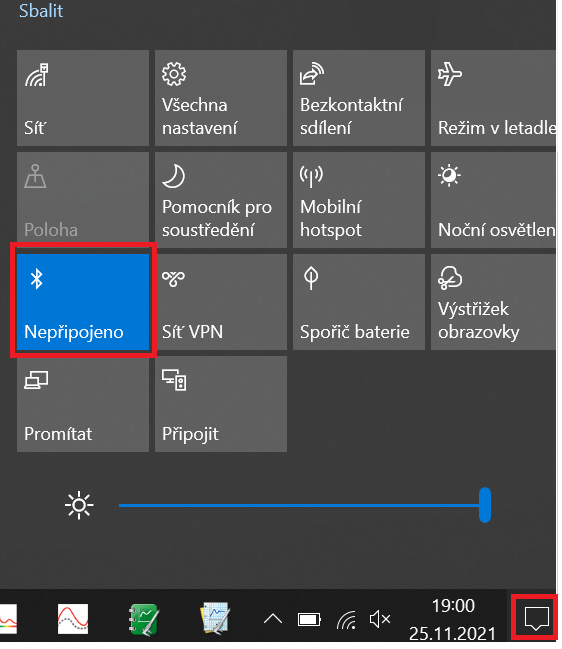

1. Povolte na počítači Bluetooth. Pokud na počítači Bluetooth nemáte, připojte v kroku 5 čidlo přes USB. Variantu připojení přes USB zvolte také tehdy, když chcete měřit dlouhodobě, třeba několik dní v kuse.
2. Stáhněte soubor hlidac-koncentrace-co2.vebl.
3. V prohlížeči Google Chrome, Edge nebo Opera spusťte Online editor.

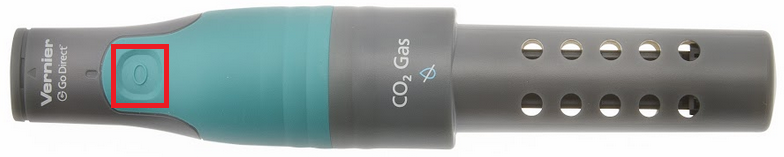

4. Zapněte čidlo krátkým stiskem tlačítka na senzoru.

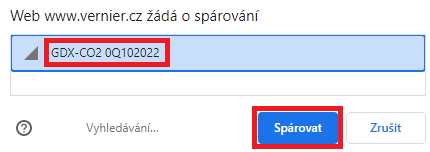

5. V online prostředí aktivujte senzor kliknutím na tlačítko BlueTooth. Ze seznamu vyberte GDX-FOR a potvrďte tlačítkem Spárovat. Alternativně můžete připojit senzor přes USB a postupovat obdobně.
6. Klikněte na Otevřít projekt a vyberte stažený soubor hlidac-koncentrace-co2.vebl.
7. Klikněte na tlačítko Spustit.
Co bude program po spuštění dělat

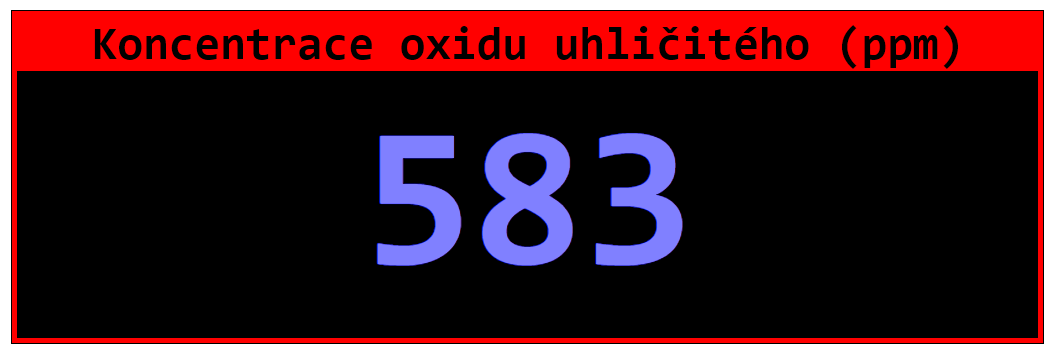

Po spuštění dojde k automatickému přepnutí na výstup programu, kde je připraven displej pro zobrazování aktuální koncentrace CO2. Program jednou za sekundu aktualizuje hodnotu displeje a současně kontroluje, zda hodnota nepřesáhla 2000 ppm. Pokud ano, spustí poplach.
Poznámka: Pokud byste program tvořili sami od začátku, displej přidáte v levém menu v části Displeje kliknutím na Přidat displej.
Rozbor programu

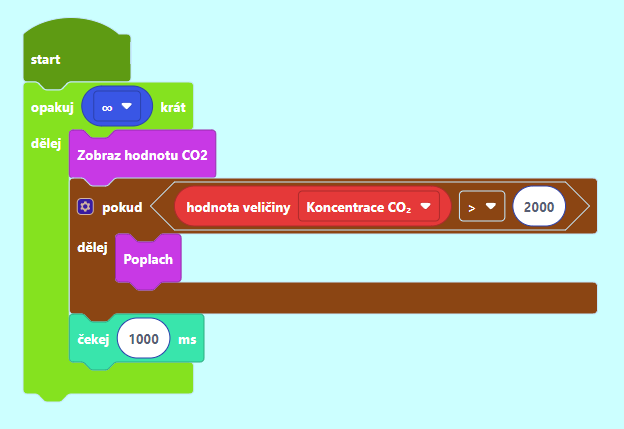

K události Start je připojen opakovací blok s počtem opakování nastaveným na nekonečno.
V každém cyklu opakování se vykonají tři akce:
1. Provedení procedury "Zobraz hodnotu CO2".
2. Porovnání hodnoty z čidla s nastavenou hladinou (zde 2000) a v případě překročení provedení procedury Poplach.
3. Čekání 1000 milisekund.
Poznámka: Symbol ∞ pro nekonečno najdete v levém menu v části Matematika v bloku se speciálními symboly. Výchozí hodnota bloku je řecké písmeno pí, je třeba blok rozkliknout a zvolit symbol nekonečna.

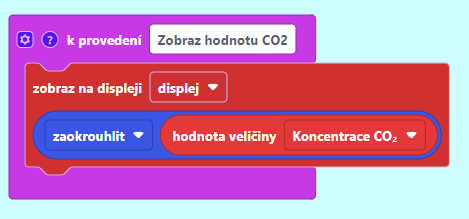

Procedura zobrazující hodnotu koncentrace CO2 na displeji vypadá následovně:

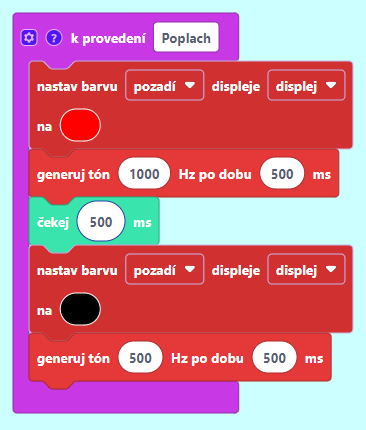

Proceduru Poplach jsme vytvořili tak, aby změnila barvu pozadí displeje na červenou a krátce pípla tónem o frekvenci 1000 Hz, načež se displej přebarví zpět na černou a krátce pípne tón o frekvenci 500 Hz.
Výsledným efektem je, že po dobu překročení nastaveného limitu CO2 bude displej blikat a bude znít varovné pípání.
